NS-H-511

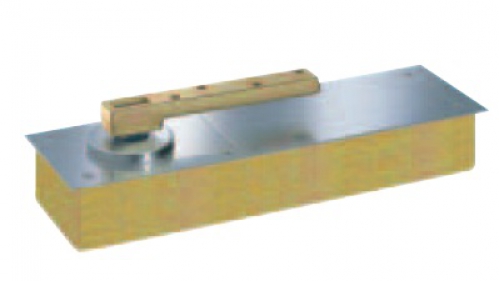

フロアヒンジ 中心吊り自由開き ストップなし

■特長 ●木製、アルミなどの軽量ドアやスチールドアに幅広く適応。 ●幅100mmのスリム設計。   フロント用の狭いアルミ枠に対応。 ●浅いスラブに対応する薄型タイプ。 ●自由開きの閉扉速度調整は2バルブ方式。 ●一方開きの閉扉速度調整は3バルブ方式。  ドアを締まり間際2°~3°から確実に閉鎖するラッチング速度の調整が可能。   電気錠使用ドア・エアタイトドア等に最適です。 ●自由開きと一方開きは同形状で同じ納り。 ●本体移動調整型。  ドア幅方向及び召合せ調整っはドア吊込みあとでも可能。 ●ZⅠ型トップピボットはドア上部移動調整型。  ドアと堅枠の隙間(チリ)はトップピボットドア側で調整が可能。(ドア幅方向調整) ●き惑星・木製ドア用KWトップピボットは幅25mm設計。 ●自由開きには開き角度90°辺りで制動力のあるCFタイプもあります。(オプション)  一方開きは標準装備。 ●自由開きには95°以上開かない開き角度制限タイプもあります。(オプション) ●一方開きには左右勝手があります。
商品コード
H-511
材質
色・仕上げ
ドア重量(kg以下)
70
備考
本体移動調整型
標準価格(単価、税別): ¥21,130
【備考】
注)1.自由開きには開き角度90°辺りで制動力のあるCFタイプもあります。(オプション)
    ご注文の際は、品番の後にCFを付けてください。発注例:HS-522CF
  2.自由開きには95°以上開かない開き角度制限タイプもあります。(オプション)
    ご注文の際は、品番の後に-95°を付けてください。発注例:HS-522‐95°
  3.トップピボット逆取付もあります。(オプション)
    ご注文の際は、品番の後にトップ逆つけを付けて下さい。 発注例:HS-522トップ逆付
  4.木製枠・木製ドア用(W)もあります。(オプション)
    ご注文の際は、品番の後にWを付けて下さい。 発注例:HS-522W
  5.スチール枠・木製ドア用(SWD)もあります。(オプション)
    ご注文の際は、品番の後にSWDを付けて下さい。 発注例:HS-522SWD
  6.アクアヒンジはP.36をご参照下さい。
  7.石張りフロアヒンジ(I)、じゅうだん張りフロアヒンジ(J)はP.35・36をご参照下さい。
  8.ZⅠ型トップピボット・通線用トップピボット・GM型トップピボットはP.37をご参照下さい。
  9.KWは木製枠・木製ドア用型です。
  10.一方開きには左右勝手があります。

サイズ

適用ドア寸法 DW×DH
900×2100 mm
  • 閉扉速度調整、ラッチング調整(一方開きのみ)
  • ドア閉鎖位置の調整(召合せ調整)
  • ドアと堅枠の隙間(チリ)調整(ドア幅方向調整)

H-501・H-511・H-522 H-505・H-515・H-525の他の商品

商品 材質 サイズ 定価(単価) 単位
適用ドア寸法 DW×DH
¥20,770
450~800×1800mm
適用ドア寸法 DW×DH
¥23,440
450~800×1800mm
適用ドア寸法 DW×DH
¥24,250
900×2100mm
適用ドア寸法 DW×DH
¥22,690
950×2100mm
適用ドア寸法 DW×DH
¥25,820
950×2100mm
適用ドア寸法 DW×DH
¥20,770
450~800×1800mm
適用ドア寸法 DW×DH
¥23,440
450~800×1800mm
適用ドア寸法 DW×DH
¥21,130
900×2100mm
適用ドア寸法 DW×DH
¥24,250
900×2100mm
適用ドア寸法 DW×DH
¥22,690
950×2100mm
適用ドア寸法 DW×DH
¥25,820
950×2100mm
