NS-HC-8KM

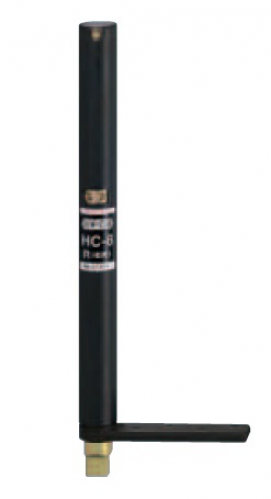

オートパワーヒンジ　HC-8KM

添付資料

■特長 ●中心吊り一方開き。　最大開き角度は180° ●コンシールド（ドア内蔵）タイプ。　ドア回りの美観を損ないません。 ●防火ドア、排煙ドア等に対応。 ●開閉力調整及び閉扉速度調整が簡単。 ●調整窓が通路側に向く、逆窓用本体も製作可能。 ●U型トップピボットは逆取り付けで天井迄のスペースが狭い場合に対応。 ●左右勝手があります。

商品コード	HC-8KM
材質
色・仕上げ
ドア重量(kg以下)	50

標準価格(単価、税別): ￥18,500

【備考】

注）1．最大開き角度は180°（右または左一方開き）・ストップなしです。
　　2．スプリングは現場巻込式です。
　　3．軸受け金具は軸芯位置の調整が可能です。
　　4．調整窓が通路側に向く、逆窓用本体も製作可能です。　発注例：HC-10T逆窓
　　5．埋込型固定式軸受金具も用意しております。
　　6．トップピボットは逆取り付けもあります。但し、操作上ドア上端より300mm以上の空間が必要です。
　　　　P.37をご参照下さい。　発注例：HC-16Tトップ逆付
　　7．逆取付で天井迄のスペースが狭い場合に対応するU型トップピボットもあります。P.37をご参照下さい。
　　　　発注例：HC-12TU1
　　8．270°開きも製作可能です。　発注例：HC-10T270°開き
　　9．有線用トップピボットはP.37をご参照下さい。
　　10．左右勝手があります。

サイズ

適用ドア寸法　DW×DH	ドア厚　mm以上
800×2100 mm	36 mm

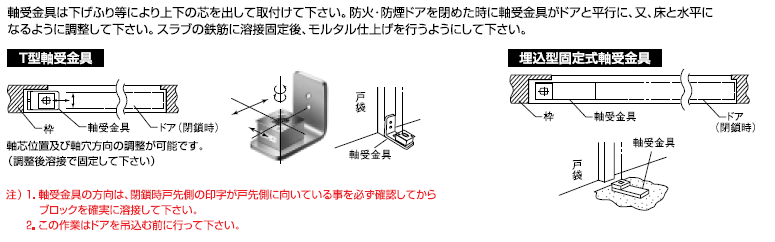

軸受金具の取付

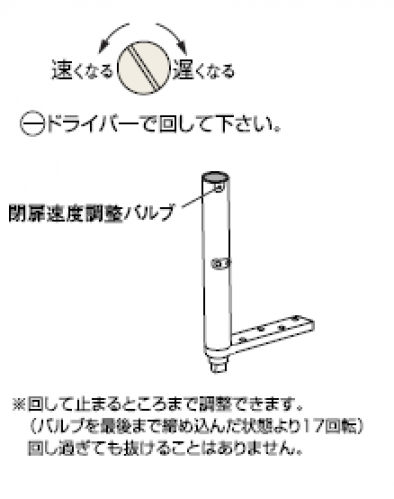

閉扉速度調整

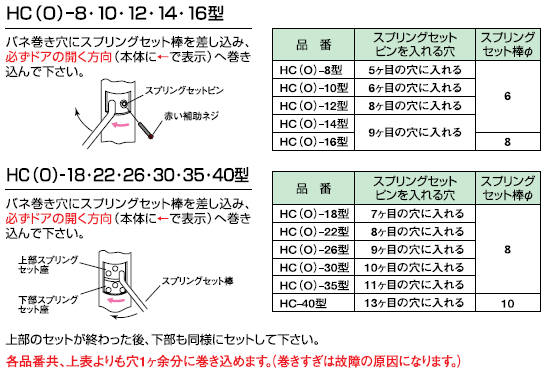

スプリングの巻込

オートパワーヒンジ　の他の商品

商品	サイズ		定価(単価)
NS-HC-16T オートパワーヒンジ	適用ドア寸法　DW×DH	ドア厚　mm以上	￥34,290
NS-HC-16T オートパワーヒンジ	1600×2400mm	45mm	￥34,290
NS-HC-22T オートパワーヒンジ	適用ドア寸法　DW×DH	ドア厚　mm以上	￥56,780
NS-HC-22T オートパワーヒンジ	2200×2400mm	50mm	￥56,780
NS-HC-26T オートパワーヒンジ	適用ドア寸法　DW×DH	ドア厚　mm以上	￥69,710
NS-HC-26T オートパワーヒンジ	2600×2600mm	55mm	￥69,710
NS-HC-30T オートパワーヒンジ	適用ドア寸法　DW×DH	ドア厚　mm以上	￥74,560
NS-HC-30T オートパワーヒンジ	3000×2600mm	55mm	￥74,560
