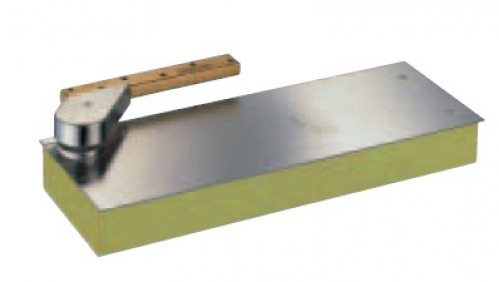

NS-2450

ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き

添付資料

■特長 ●本体の深さは50mmの薄型設計です。 ●本体は偏芯軸の採用で沓摺りの切欠きは不要です。 ●4品番ともにすべて共通のサイズで取付寸法も同じです。 ●閉扉速度調整は3バルブ方式。　ドアを閉まり間際2°～3°から確実に閉鎖するラッチング速度の調整が可能。　エアタイトドアに最適です。 ●ストップ付⇔なし　切替式。　切替操作はドア吊込み後でも設定が可能。 ●出荷時、「ストップ付」に設定しています。 ●本気のストップの構造上、90°から5°余分に開けた後、90°でストップします。　注）壁などがあり90°開けられない場合は85°ストップ用のアームをご使用下さい。　　　発注例：2350　85°ストップ用アーム付 ●タップ型もあります。（オプション） ●左右勝手があります。

商品コード	2450
材質
色・仕上げ
ドア重量(kg以下)	150
備考	ストップ付⇔なし　切替式

標準価格(単価、税別): ￥52,520

【備考】

注）1．タップ型もあります。（オプション）
　　　　ご注文の際は、品番の後にTAPを付けて下さい。　発注例：2450TAP
　　2．①カバー3mm伸ばしもあります。（オプション）　
　　　　ご注文の際は、品番の後にTAPを付けて下さい。　発注例：2450①T
　　3．防侵形フロアヒンジはP.33・34をご参照下さい。
　　4．石張りフロアヒンジ(I)、じゅうたん張りフロアヒンジ(J)はP.35・36をご参照下さい。
　　5．沓摺側3mmを伸ばし（先端17mmカット）のK-317型プレ＾とも用意しております。
　　　　ご注文の際は、品番の後に・K-317ガタを付けて下さい。　発注例：2550・K317型　
　　6．通線用トップピボットはP.37をご参照下さい。
　　7．左右勝手があります。

サイズ

適用ドア寸法　DW×DH
1200×2400 mm

閉扉速度調整
ラッチング調整
ストップ付⇔なし　切替操作

2250・2350・2450・2550の他の商品

商品	サイズ	定価(単価)	単位
NS-2250 ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き	適用ドア寸法　DW×DH	￥46,380	台
NS-2250 ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き	950×2100mm	￥46,380	台
NS-2350 ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き	適用ドア寸法　DW×DH	￥50,320	台
NS-2350 ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き	1050×2400mm	￥50,320	台
NS-2550 ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き	適用ドア寸法　DW×DH	￥59,290	台
NS-2550 ﾌﾛｱﾋﾝｼﾞ偏芯持出吊り一方開き	1600×2400mm	￥59,290	台
